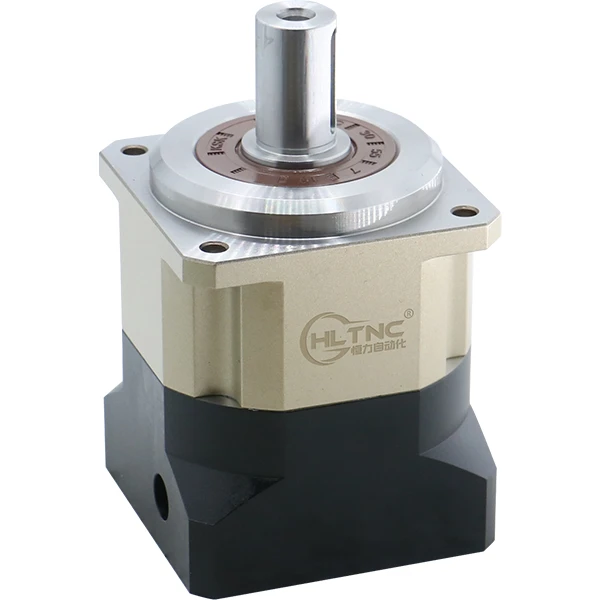

Täpne planetaarne reduktor
video

Täpne planetaarne reduktor

Täpsete planetaarsete reduktorite PGH-seeria minimaalne tagastusvahe võib ulatuda vähem kui 1 kaareminutini, kiiruse suhe on vahemikus 3 kuni 100 ning väljund- ja sisendotsa suurusel on mitmesuguseid mudeleid, mis võivad klienditeenindusega konsulteerida. töötajad konkreetsete jooniste jaoks. Täppisplaneedi reduktor PGH seeria äärik 42,60,90,115,142,180,220 need mudelid, igal mudelil on palju suurusi, 3 täpsusastet, võite paluda klienditeenindusel valida õige joonis. Täpse planetaarse reduktor PGH seeriat kasutatakse peamiselt servomootori jaoks.
Küsi pakkumist
Toote tutvustus

Sissejuhatus:

Kohandame klientidele suure täpsusega, suure jäikuse ja suure pöördemomendiga planetaarset reduktorit. Meie aeglustid on valmistatud kõrgekvaliteedilisest legeerterasest ja optimaalse täpsuse tagamiseks karburiseeritud. Selle nool ja väljundvõll on integreeritud, et tagada maksimaalne väändejäikus.



Märge:
1. Enne kasutamist lugege "kasutusjuhend" põhjalikult läbi.
2. Reduktori paigaldamist, lahtivõtmist ja hooldust peavad teostama professionaalsed tehnikud.
3. Vastavalt paigalduskeskkonna ventilatsioonitingimustele võib reduktori temperatuur tõusta pideval tööl pikka aega. Vältige otsest kokkupuudet reduktoriga pärast seda, kui sulgumine töö ajal peatub.
4. Ärge puudutage töötamise ajal pöörlevaid osi. Pärast reduktori paigaldamist ühendage külgpistiku pea kindlasti tagasi, et vältida väikeste esemete sattumist reduktorisse.
5. Reduktor on täppiskomponent. Paigaldamise ajal ärge lööge reduktori korpust pehme haamri või tööriistaga, et vältida töö täpsuse mõjutamist.
6. Ärge võtke reduktorit lahti ega muutke seda, vastasel juhul võib see vigastada või varustust kahjustada.
7. Reduktor on suletud konstruktsiooniga ja õli kuulub pooltahke täiustatud sünteetilise õli hulka, mis ei vaja õlivahetust.



Ettevaatusabinõud kasutamisel:
1. Ümbritsev temperatuur: -10 kraadi ~+90 kraadi
2. Kõrgus: mitte üle 1000 meetri merepinnast
3. Vältige pidevat vibratsiooni või lööke
4. Vältige otsest päikesevalgust ja tolmu kogunemist
5. Vältige vee või õli pritsimist
6. Niiskus: mitte üle 85%, et vältida kondenseerumist
7. Kasutada hästi ventileeritavates kohtades
Sisend- ja väljundots on vastavalt ühendatud servomootori ja rakenduse otsaga ning neid tuleb enne kasutamist hoolikalt kaitsta, et vältida kriimustamist või roostetamist, mis mõjutab paigalduse täpsust ja põhjustab halva töö.

Tehnilised andmed Lava Suhe PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
Normaalne väljundmoment N·m L1 3 19 53 145 290 520 950 1100
4 20 55 150 300 550 1000 1700
5 17 54 140 290 600 1050 2000
6 15 46 135 280 560 1000 1850
7 14 44 125 270 530 960 1750
8 12 41 110 240 480 900 1550
3 11 37 95 220 430 800 1500
10 11 37 95 220 430 800 1450
Lava Suhe PHG-42 PHG-60 PHG-90 PHG-115 PHG-142 PHG-180 PHG-220
L2 15 19 53 145 290 520 950 1100
20 20 55 150 300 550 1000 1700
25 17 54 140 290 600 1050 2000
30 17 54 140 290 600 1050 2000
35 17 54 140 290 600 1050 2000
40 17 54 140 290 600 1050 2000
45 17 54 140 290 600 1050 2000
50 17 54 140 290 600 1050 2000
60 15 46 135 280 560 1000 1850
70 14 44 125 270 530 960 1750
80 12 41 110 240 480 900 1550
90 11 37 95 220 430 800 1500
100 11 37 95 220 430 800 1450
Hädaseiskamise kiirus N·m   3.0 korda normaalsest väljundpöördemomendist
Maksimaalne väljundmoment T=60% hädaseiskamismomendist
Nominaalne sisendkiirus p/min L1/2 3-100 5000 5000 4000 4000 3000 3000 2000
Maksimaalne sisendkiirus p/min L1/2 3-100 10000 10000 8000 8000 6000 6000 4000
Mikro tagasilöök P0 arcmin L1 3-10 Väiksem või võrdne 2-ga Väiksem või võrdne 2-ga Väiksem või võrdne 2-ga Väiksem või võrdne 1-ga Väiksem või võrdne 1-ga Väiksem või võrdne 1-ga Väiksem või võrdne 1-ga
L2 15-100 Väiksem või võrdne 4-ga Väiksem või võrdne 4-ga Väiksem või võrdne 4-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga
Täpne tagasilöök P1 arcmin L1 3-10 Väiksem või võrdne 4-ga Väiksem või võrdne 4-ga Väiksem või võrdne 4-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga Väiksem või võrdne 3-ga
L2 15-100 Väiksem või võrdne 6 Väiksem või võrdne 6 Väiksem või võrdne 6 Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga
Standardne tagasilöök P2 arcmin L1 3-10 Väiksem või võrdne 6 Väiksem või võrdne 6 Väiksem või võrdne 6 Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga Väiksem või võrdne 5-ga
L2 15-100 Väiksem või võrdne 8-ga Väiksem või võrdne 8-ga Väiksem või võrdne 8-ga Vähem kui 7 või sellega võrdne Vähem kui 7 või sellega võrdne Vähem kui 7 või sellega võrdne Vähem kui 7 või sellega võrdne
Väändejäikus N·m
/arcmin		 L1/2 3-100 2.5 6 12 23 50 145 220
Maksimaalne radiaalkoormus N L1/2 3-100 760 1570 2780 5340 9000 14000 31810
Maksimaalne aksiaalkoormus N L1/2 3-100 410 750 1870 3310 5670 6460 18530
Töötemperatuur kraadi   3-100 -10 kraadi ~+90 kraadi
Kasutusaeg hr   3-100 20 000 (10 000 / pidev töö)
Tõhusus % L1 3-10 97% või suurem
L2 15-100 97% või suurem
Kaal kg L1 3-10 0.6 1.3 3.5 7.8 16.1 27 55
L2 15-100 0.9 2.0/1.6 5.6/3.9 9.5 19 34 68.5
Paigaldusasend - L1/2 3-100 Iga suund
Müratase dBA/1m L1/2 3-100 56 58 60 63 65 67 70
Kaitseklass - L1/2 3-100 IP65
Määrimine - L1/2 3-100 Sünteetiline määrdeaine
