CNC-spindliga MOOTOR

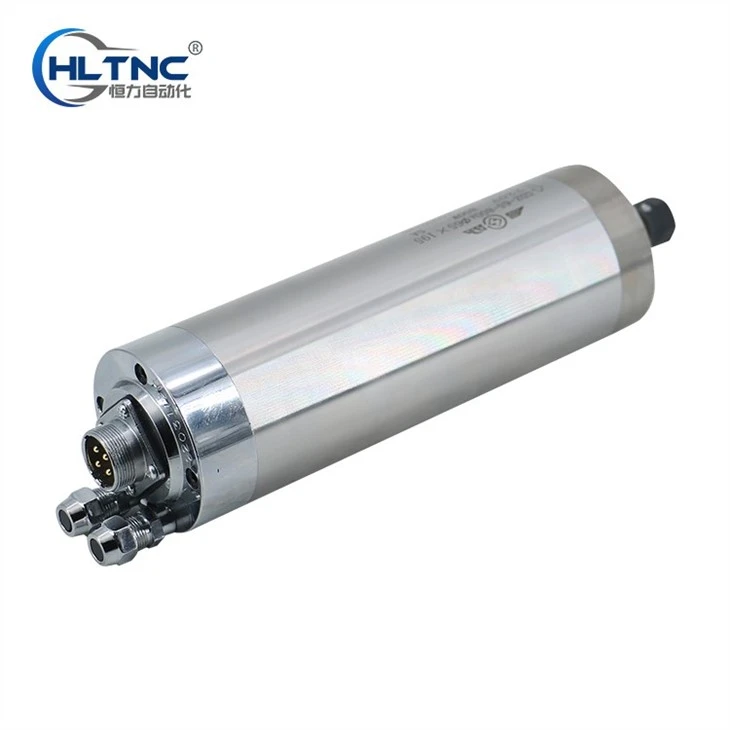

Toote tutvustus: CNC spindel

CNC-spindel viitab tööpingil olevale teljele, mis tooriku või tööriista pöörlema ​​paneb. Peavõlli komponendid koosnevad tavaliselt peavõllist, laagritest ja jõuülekande osadest (hammasrattad või rihmarattad). Masinas kasutatakse seda peamiselt ülekandeosade, nagu hammasrattad ja rihmarattad, toetamiseks, liikumise ja pöördemomendi edastamiseks, näiteks tööpinkide spindlid; mõnda neist kasutatakse töödeldavate detailide, näiteks tornide, kinnitamiseks. Välja arvatud tööpingid, mille põhiliikumine on lineaarne liikumine, nagu höövlid ja avamismasinad, on enamikul tööpinkidest spindlikomponendid. Spindli komponentide liikumise täpsus ja struktuurne jäikus on olulised tegurid, mis määravad töötlemise kvaliteedi ja lõikamise efektiivsuse.

Jahutusmeetod ja klassifikatsioon

1. Jahutusmeetod jaguneb loomulikuks jahutuseks, see tähendab õhkjahutuseks ja vesijahutuseks

(vesijahutusega spindel ja õhkjahutusega spindel)

2. Kuju klassifikatsioon on ümmargune spindel ja kandiline spindel

3. Laagreid klassifitseeritakse teraskuullaagriteks ja keraamilisteks kuullaagriteks

Esitus

Peamised näitajad spindli komponentide jõudluse mõõtmiseks on pöörlemise täpsus, jäikus ja kiiruse kohanemisvõime.

①Pöörlemise täpsus: spindli pöörlemisel töötlemise täpsust mõjutavas suunas ilmnev radiaalne ja aksiaalne väljavool on peamiselt määratud spindli ja laagrite valmistamise ja montaaži kvaliteedi järgi.

②Dünaamiline ja staatiline jäikus: sõltub peamiselt peavõlli paindejäikusest, laagri jäikusest ja summutusest.

A2-8-230 Treipink ühendusvõlliga

A2-8-230 Treipink ühendusvõlliga

③ Kiiruse kohandatavus: maksimaalse lubatud kiiruse ja kiirusvahemiku määravad peamiselt laagri struktuur ja määrimine, samuti soojuse hajumise tingimused

Tööpingi spindli hooldus

Laagri töötemperatuuri vähendamiseks kasutatakse sageli määrdeõli. Määrimist on kahte tüüpi: õli-õhkmäärimine ja õliringlusmäärimine. Nende kahe meetodi kasutamisel pöörake tähelepanu järgmistele punktidele:

1. Õli tsirkulatsioonimäärimise kasutamisel tuleb jälgida, et spindli konstantse temperatuuriga õlipaagis oleks piisavalt õli.

2. Õli- ja gaasimäärimismeetod on täpselt vastupidine õli tsirkulatsioonimäärimisele, see peab täitma vaid 10 protsenti kanderuumi mahust.

Tsirkuleeriva määrimise eeliseks on see, et rahuldava määrimise tingimustes võib see vähendada hõõrdesoojuse teket ja neelata osa peavõlli koostu soojusest.

Samuti on spindli jaoks kahte tüüpi määrimist: õliudu määrimine ja pihustusmäärimine.

Toote spetsifikatsioon
